很多品牌的工業內窺鏡都具有測量功能,那么應用于工業內窺鏡的測量方法都有哪些呢?在日常生活、學習和工作中,我們都曾接觸過從儀器上直接讀出數值的絕對測量法,和通過被測參數與某個標準量(校準件)進行比較而得出被測參數的比較測量法。這些測量法同樣可以應用于工業內窺鏡,因此工業內窺鏡的測量方法也包括:比較測量法和絕對測量法。比較測量法相對簡單,以下重點介紹絕對測量法,絕對測量法也是目前工業內窺鏡常用的測量方法。

工業內窺鏡支持的絕對測量法包括:陰影測量法、雙物鏡測量法、三維立體相位掃描測量法、三維立體雙物鏡測量法。陰影測量法往往使用陰影測量專用鏡頭在被測物表面投射一條陰影線,系統采用陰影位置三角測量法進行測量;雙物鏡測量法使用雙物鏡立體測量鏡頭,從不同角度對同一目標進行立體測量進行測量;三維立體相位測量法是內窺鏡檢測領域種的一個突破性的測量技術,主要基于光柵對檢測區域進行相位掃描,并通過對含有相位信息的條紋圖像進行相位分析及算法處理,得到被測物的3D立體模型,三維立體相位掃描測量法的示意圖;三維立體雙物鏡測量是在傳統的普通雙物鏡測量基礎上,使用傳統的普通雙物鏡測量鏡頭,通過搭配最新算法及校準處理技術來實現實現3D點云成像技術。
不同類型工業內窺鏡的性能比較

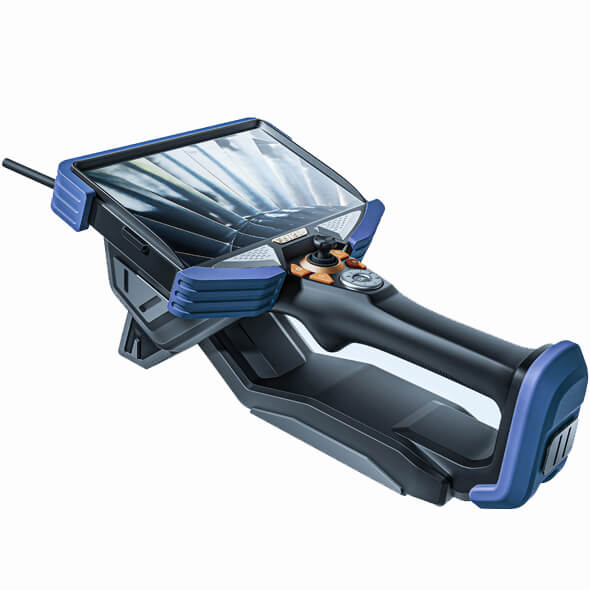

從測量原理、操作方法等方面看,雙物鏡測量、三維立體相位掃描測量法、三維立體雙物鏡測量法,都屬于比較先進的測量方法,也是目前比較專業的工業內窺鏡所支持的測量方法。我們的工業視頻內窺鏡,支持全新版本的三維立體相位掃描測量法和三維立體雙物鏡測量法這兩種3D測量方法,其中3D測量方法為全能版標配,檢視版和觸屏版則可以選裝這兩種3D測量方法,從而使缺陷的輪廓和特征更加清晰、提高測量精度、降低維修檢測成本、提高運行安全性。
